产品品牌 华为HUAWEI

产品型号 8000-D-200K

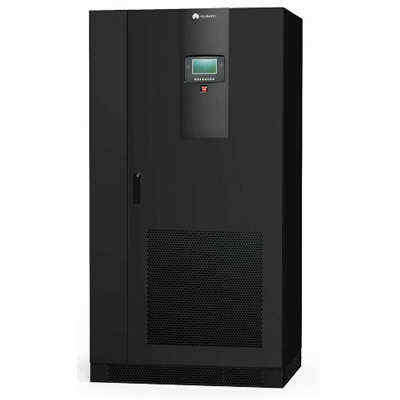

产品描述PS8000-D-200K是专为大中型数据中心、服务器机房、网路计算机房、工业设备(如测量装置、工业自动化设备等)、精密仪器、应急及照明系统等设计的高性能正弦波双变换在线式UPS。

产品介绍

产品特点

稳定可靠 Stable

逆变带有输出隔离变压器，具有良好的电气隔离，UPS的输入和输出不共地，能免除电网的干扰、提高抗负载冲击能力

输入范围可达240-480Vac，适用于极端电网

防电流反灌技术，有效保证系统的安全性

过载能力强，在110%负载时60min后转旁路，在125%负载时10min后转旁路，在150%负载时1min后转旁路

高效节约 Saving

效率可达94%以上，25%负载时效率可达93%，在冗余配置时依然具有良好的节能效果

智能休眠技术，在负载率较低时可使能，实现冗余前提下高效率运行

软启动技术等可提升油机配比至1:1.1，降低油机投资

采用IGBT整流技术，THDi<3%，降低对电网的谐波污染

柔性智能 Smart

支持多种类型电池，根据电池类型不同可设定四种模式

LED及图形化LCD显示，操作简便

智能均浮充管理、温度补偿、智能休眠等技术可延长电池寿命达50%

黑匣子功能，便于故障分析

简易灵活 Simple

较大支持8台并机，自适应检测，扩容简易

动态双母线技术，实现两个独立的N+X并机系统在紧急情况下的供电融合

功率单元模块化设计，维护快速简单

产品规格参数

型号	UPS8000-D-200K
额定容量	200kVA/180kW
输入
额定输入电压	380/400/415Vac
输入电压范围	240Vac-480Vac，240Vac时降额至65%
输入制式	三相三线
输入频率范围	45-65Hz
输入电流谐波分量	THDi<3%
输入功率因数	0.99
旁路额定输入电压	380/400/415Vac
旁路输入制式	三相四线
旁路同步跟踪范围	±2% (±1%-±6%可调)
电池电压	480V
输出
输出制式	三相四线
输出电压	380/400/415Vac±1%
输出频率	同步状态，跟踪旁路输入(市电模式)，50/60Hz±0.05%(电池模式)
波形失真	100%线性负载下THDv<2%，100%非线性负载下THDv<3%
输出功率因数	0.9
输出不平衡度	电压不平衡度：±1%；相位不平衡度：±1°
系统效率	较高≥94%
切换时间	0 ms
过载能力	110%负载60min后转旁路，125%负载10min后转旁路；150%负载1min后转旁路
环境
工作温度	0℃-40℃
储存温度	-25℃-70℃
相对湿度	0%-95%(无冷凝)
工作海拔高度	海拔高度不应超出1000m，1000m以上每增加100m，所带负载减少1%
噪音	<68dB
其他
尺寸(高*宽*深)	1900×1000×850mm
重量	1000kg
通讯功能	干接点、RS232、SNMP 、Modbus
认证	泰尔、CE等

产品配置

主机：

UPS8000-D-200K：输出功率180KW/200KVA，根据负载功耗及并机数目选择机型

蓄电池：

根据负载功率及备电时间选择备电方案

选配件：

通讯卡：

干接点卡：可选配干接点卡，直接通过I/O信号对UPS的状态进行监控

SNMP卡：可选配SNMP卡，便于UPS实现组网监控

Modbus卡：可选配Modbus/Jbus协议转换，便于进一步协议开发

并机系统选件：

并机组件：UPS并机需使用。

UGS：可实现将两个独立的单电源或双电源系统配置成双总线系统。

PSJ：可实现在没有静态开关的条件下,实现两系统为共同的设备供电。

其他选件：

电池冷启动选件：UPS在没有市电输入的条件下,可使用冷启动选件实现UPS直接从电池启动

电池开关盒：每组电池推荐选配对应的电池开关盒，以便在维修和出现短路等故障时能够断开与电池组的连接

电池温度传感器：电池温度传感器用于检测电池温度，传感器紧贴于电池表面

上进线柜：UPS上走线必配
