华为ups电源中的蓄电池正负极接反故障报警处理

华为ups

常在河边走哪有不湿鞋，没有永久不衰的常胜将军，即便是久经沙场经验丰富的技术人员，在工作当中难免会出现一些差错，就比如在现场安装华为ups电源，蓄电池的正负极不标识颜色导致正负极接反，下面我来给大家介绍一下处理方式：
1、查看电池参数，设置正确；

2、拆除电池，测量电池插头：U+、U-之间无电压，测量U+、PE之间电压为205V，；

现场配置16节蓄电池，计算电池组的U+、U-正常电压应该为（12~13.5）*16=192~216V，与实测电压不符，结合测量的U+、PE之间的电压分析，判断PE线和电池负极线接反；

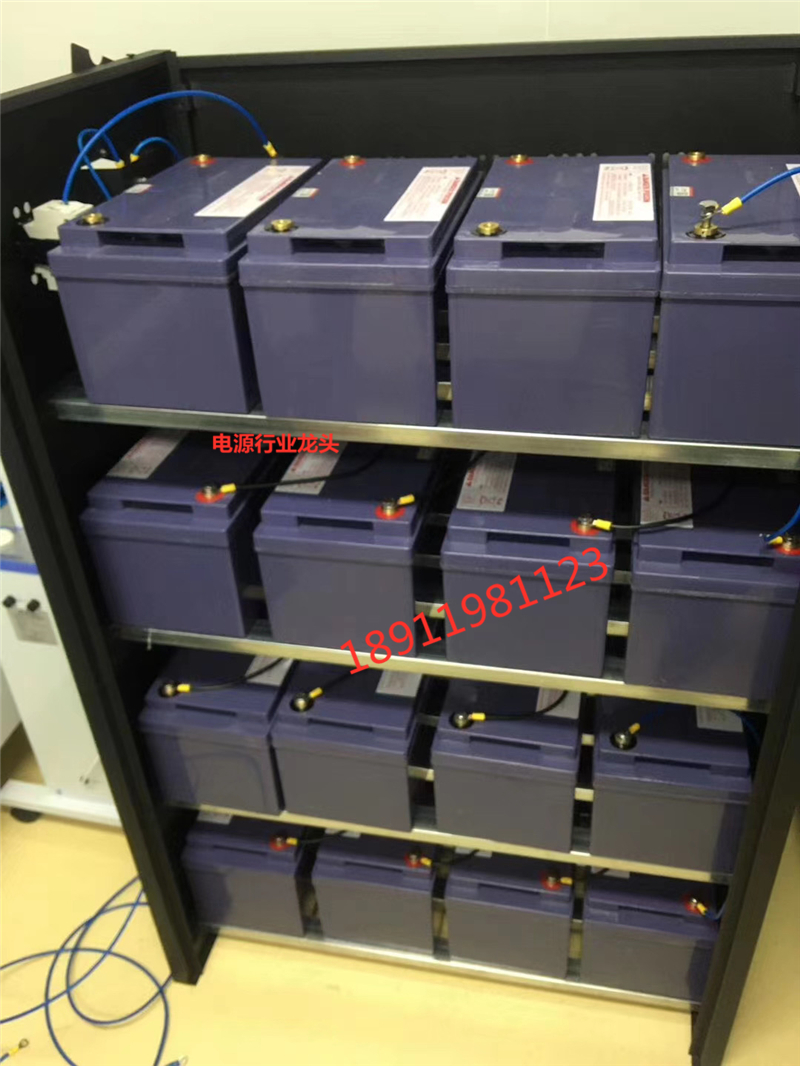

3、客户现场拆开三方电池柜，查看内部接线PE线接在了电池负极，如下图所示：

4、获取客户授权后，拔掉电池端子线，由交付工程师按正确的接线要求完成整改；

5、恢复接线后，清除故障，系统恢复正常。

根因

电池组与UPS连接接线错误。

解决方案

按正确要求完成接线后，清除故障，系统恢复正常。

建议与总结

1、小功率长延时UPS的外置电池组与UPS本机连接多采用成品线缆；

2、该线缆一端为对接插头，另一端为OT端子，线标颜色明确；红色为+级，黑色为-级，黄绿色为PE（接地），现场必须按照正确线序进行接线，否则可能会导致设备损坏。
以上介绍只是简单的一些处理方式，还是在接线过程中保持大脑清醒，不要着急安装，一定要严格按照正规方式安装，以免南辕北辙。
